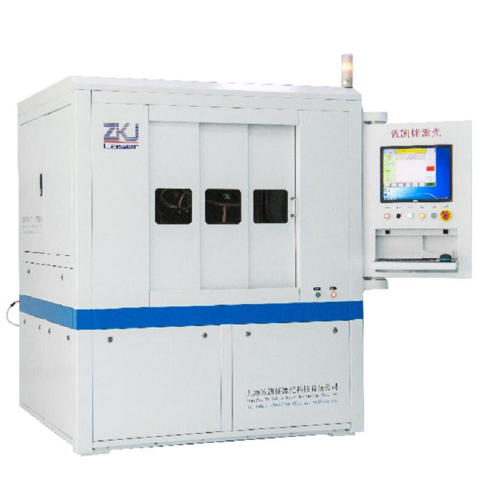

  • 纳秒激光钻孔机
  • 纳秒激光钻孔机

    机台介绍

    1:采用大理石平台,稳定承载,耐腐蚀不会受潮生锈。

    2激光器功率输出稳定,光束质量好,保证切割质量。

    3配置自动对位CCD及视觉镜头,能精确识别各种靶点,自动补偿,保证加工精度。

    4自主开发的控制软件灵活多样,无需编程可直接导入CAD图形,部分功能可根据用户需求定制。

    5激光加工方式为非接触加工,加工过程中无耗材可节约企业运营成本。

    6软件运行时可以自动生成机台加工、操作、报错等记录,可导出数据,设备状态清晰明了。

    具体工艺应用如下:

    光学镜片、眼镜钟表、手机玻璃、汽车玻璃、医疗器械等领域的开槽和钻孔。

    • 0.00
      0.00
商品描述

机台介绍

1:采用大理石平台,稳定承载,耐腐蚀不会受潮生锈。

2激光器功率输出稳定,光束质量好,保证切割质量。

3配置自动对位CCD及视觉镜头,能精确识别各种靶点,自动补偿,保证加工精度。

4自主开发的控制软件灵活多样,无需编程可直接导入CAD图形,部分功能可根据用户需求定制。

5激光加工方式为非接触加工,加工过程中无耗材可节约企业运营成本。

6软件运行时可以自动生成机台加工、操作、报错等记录,可导出数据,设备状态清晰明了。

具体工艺应用如下:

光学镜片、眼镜钟表、手机玻璃、汽车玻璃、医疗器械等领域的开槽和钻孔。


设备名称纳秒激光钻孔机
工艺应用玻璃钻通孔或者钻盲孔
设备尺寸
L1670mm*W1530mm*H1850mm
设备重量2T
总功率4.5KW
激光波长532nm
激光功率6W 10W 30W 40W(可选)
光束质量m²<1.2
重复频率100KHz&6W  1000KHz&30W
冷却方式水冷/风冷
镜头范围40mm×40mm 80mm×80mm
钻孔速度100孔/分钟(0.5mm玻璃Φ1mm孔)
钻孔精度±0.02mm
最小线宽0.1mm
崩边<0.1mm
钻孔范围X:600mm*Y:600mm*Z:20mm
驱动方式直线电机驱动
钻孔厚度0.1~20mm
孔径范围Φ0.06mm-Φ56mm
视觉定位CCD
定位方式靠边、图形识别、十字mark
定位精度±0.002mm
